浦江XX光電設備采集項目案例

Mar,21,2025 << Return list

1 項目背景

隨著物聯網（IoT）技術的快速發展，浦江XX光電技術有限公司作為LED顯示屏和照明領域的領先企業，正積極擁抱數字化轉型，通過引入IoT平臺配合MES系統優化生產流程、提升產品智能化水平、開拓新商業模式，希望能在激烈的市場競爭中保持領先地位。

2 項目需求及現場調研

采集設備工藝參數，與MES系統一起打造智能化、數字化車間，通過看板實時展示車間實況。

工廠情況：

設備利用率低、缺乏實時監控和預警機制、問題發現和解決不及時、質量難以管控，沒有好的提效方法。

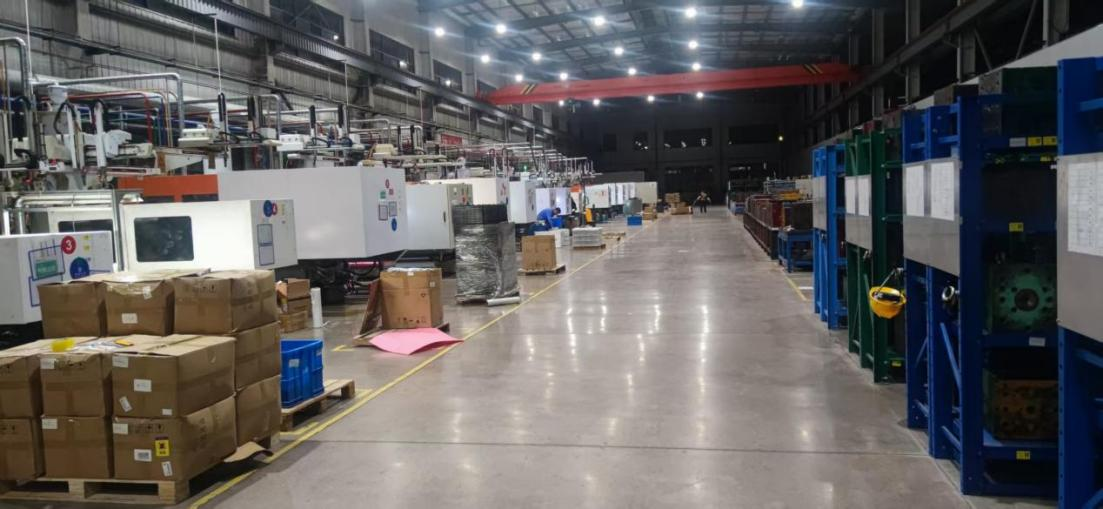

? 注塑車間


? SMT車間：


圖片4.png 圖片5.png

? 波峰焊設備：


數采設備清單：

序號	設備編號	設備名稱	型號	客戶需求	數采方案	聯網方式
1	PSC170027	無鉛電腦熱風回流焊	FLW-KR1060	溫區溫度、環境溫度、實際溫度	ORC識別采集	無線
2	PSC170028	無鉛電腦熱風回流焊	FLW-KR1060	溫區溫度、環境溫度、實際溫度		無線
3	PSC170029	無鉛電腦熱風回流焊	FLW-KR1060	溫區溫度、環境溫度、實際溫度		無線
4	PSC220018	回流焊	JTR-1000(10溫區）	溫區設定溫度、溫區實際溫度		無線
5	PSC170272	全熱風回流焊機	HS-0802	溫區溫度、環境溫度、實際溫度	http協議采集	無線
6	PSC170335	波峰焊	E-FLOW-350	工藝參數	http協議采集	無線
7	PSC200076	注塑機	JM258T	工藝參數	震雄網關modbusTCP協議采集	無線
8	PSC170317	注塑機	JM328-MK6震雄	工藝參數		無線
9	PSC170752	注塑機	JM168-MK6	工藝參數		無線
10	PSC170753	注塑機	JM258-MK6	工藝參數		無線
11	PSC200016	注塑機	JM168-MK6	工藝參數		無線
12	PSC200017	全電動注塑機	VE1500	工藝參數	opcua協議采集	無線
13	PSC200075	注塑機	VE1500	工藝參數		無線
14	PSC170847	注塑機	VE1500	工藝參數		無線
15	PSC170905	注塑機	VE1900	工藝參數		無線
16	PSC200077	注塑機	PT400	工藝參數	SCPI命令格式串口采集	無線
17	PYQ230003	LCR數字電橋	ZX8516B-1X	工藝參數		無線
18	PYQ230004	漏電流測試儀	ZX6589-800V	工藝參數		無線
19	PYQ190012	功率計	AWE1611 肇慶愛特	工藝參數	modbusRTU協議采集	無線
20	PYQ190013	功率計	AWE1611 肇慶愛特	工藝參數		無線
21	PYQ190015	功率計	AWE1611 肇慶愛特	工藝參數		無線
22	PSC240078	注塑機	AZ300T-S529	工藝參數	modbusTCP協議采集	無線

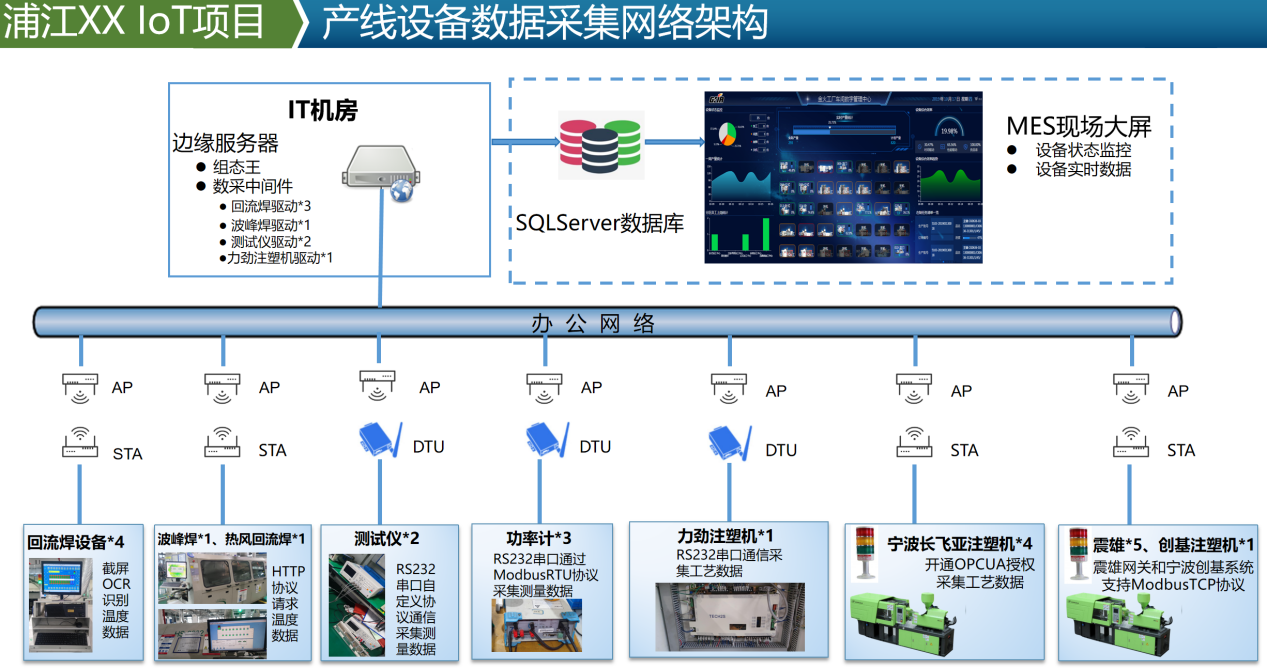

3 數采架構

安騰注塑機、海天長飛亞注塑機和震雄注塑機數據直接對接到組態王；

回流焊和波峰焊設備通過OCR識別技術將數據通過MQTT協議對接到組態王

力勁注塑機和性能測試儀通過私有協議采集將數據通過MQTT協議對接到組態王。


4 數采展示

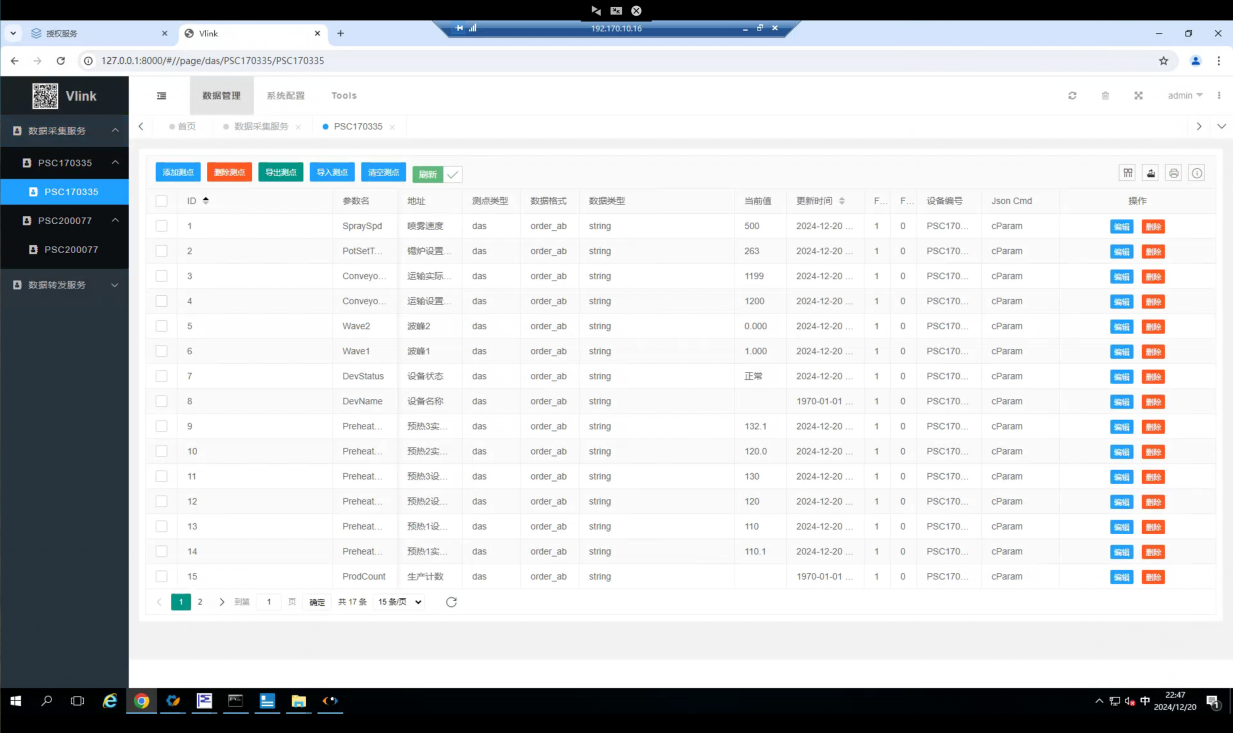

波峰焊數據


力勁注塑機數據


回流焊截圖OCR技術識別數據

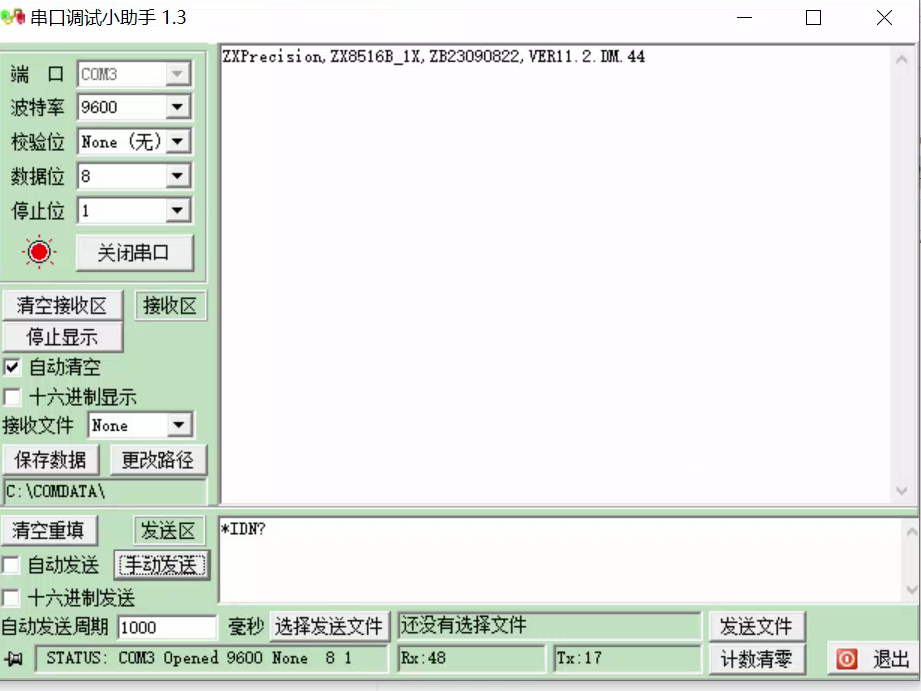

LCR數字電橋數據

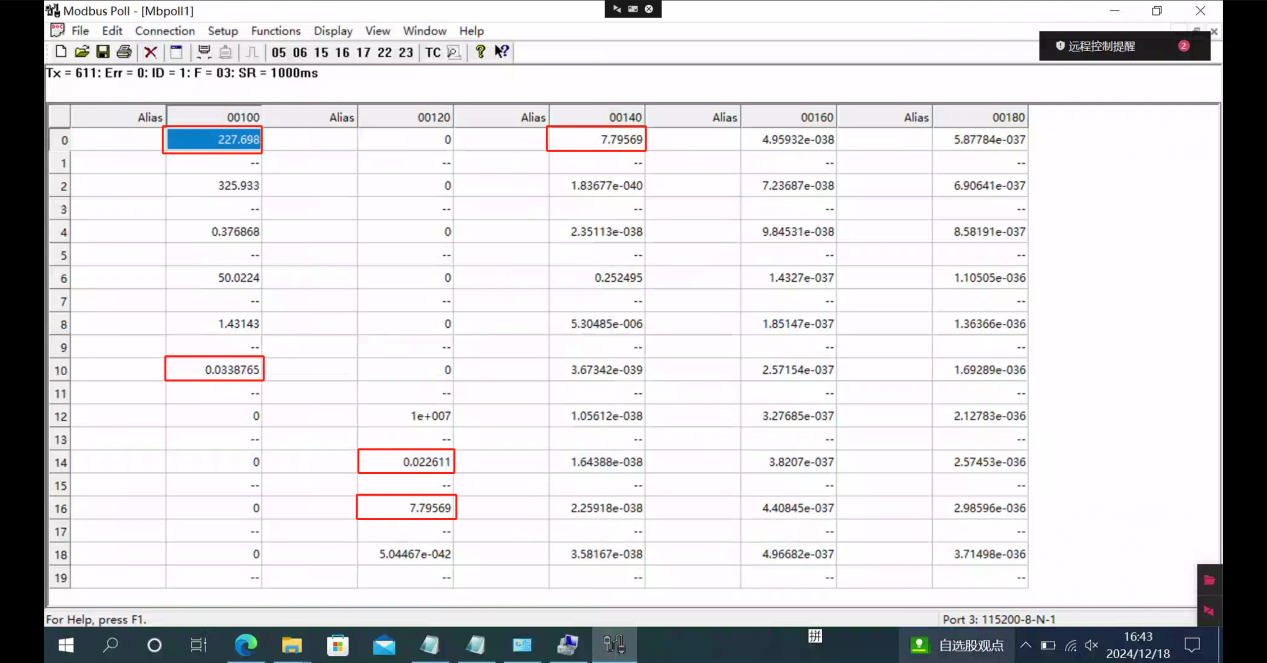

功率計數據

5 數據存儲及展示

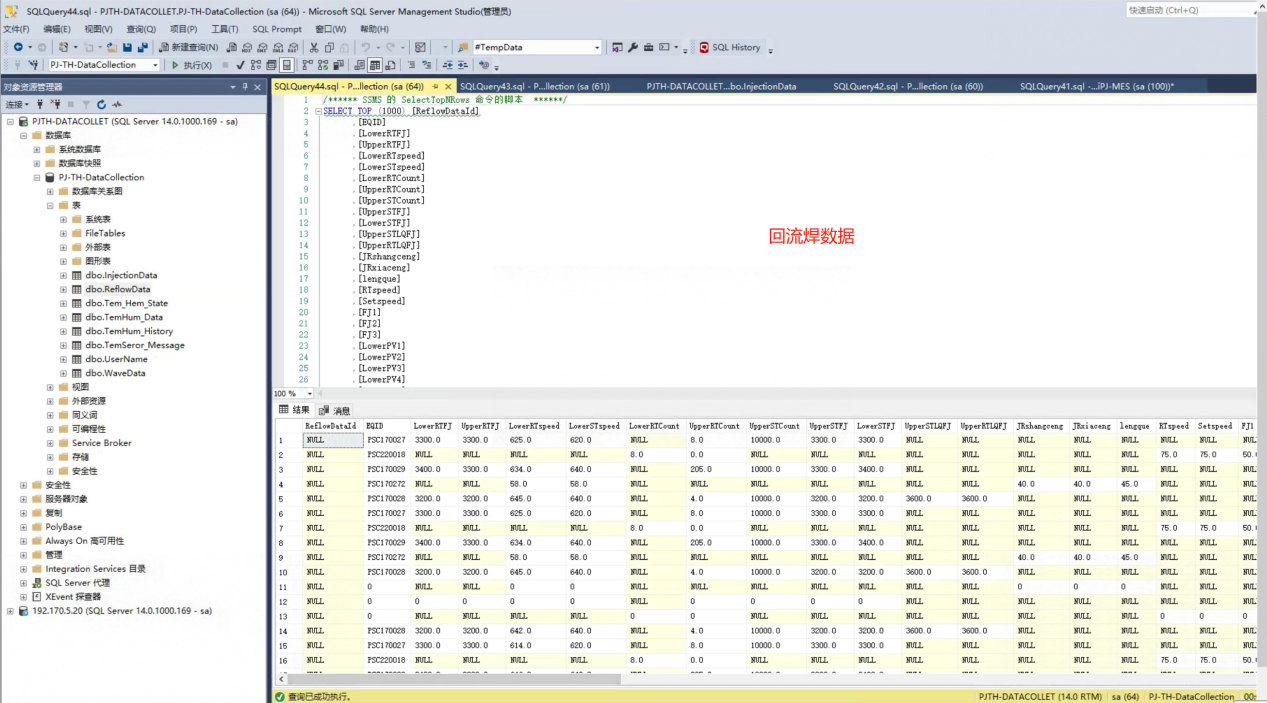

u 數據寫入到SQLServer數據庫

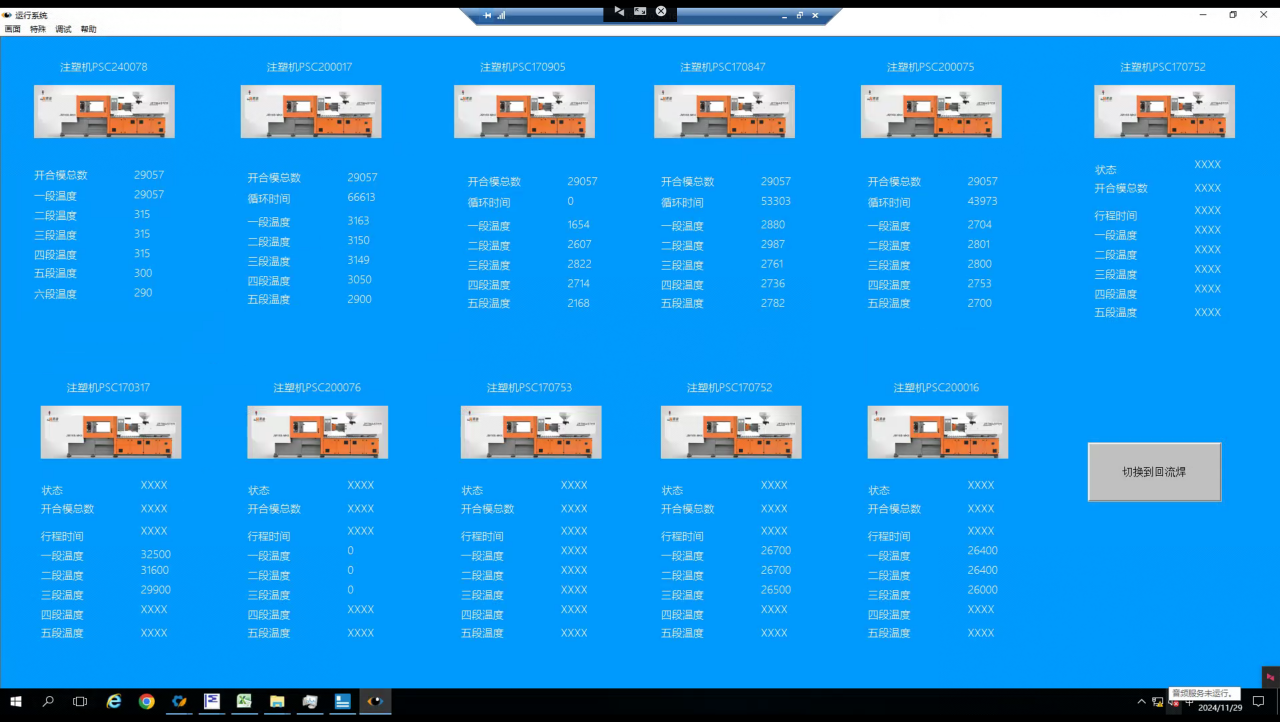

u 組態王數據展示

6 設備清單

序號	設備編號	設備名稱	型號	客戶需求	數采方案	聯網方式	是否已機聯
1	PSC170027	無鉛電腦熱風回流焊	FLW-KR1060	溫區溫度、環境溫度、實際溫度	ORC識別采集	無線	是
2	PSC170028	無鉛電腦熱風回流焊	FLW-KR1060	溫區溫度、環境溫度、實際溫度		無線	是
3	PSC170029	無鉛電腦熱風回流焊	FLW-KR1060	溫區溫度、環境溫度、實際溫度		無線	是
4	PSC220018	回流焊	JTR-1000(10溫區）	溫區設定溫度、溫區實際溫度		無線	是
5	PSC170272	全熱風回流焊機	HS-0802	溫區溫度、環境溫度、實際溫度	http協議采集	無線	是
6	PSC170335	波峰焊	E-FLOW-350	工藝參數	http協議采集	無線	是
7	PSC200076	注塑機	JM258T	工藝參數	震雄網關modbusTCP協議采集	無線	是
8	PSC170317	注塑機	JM328-MK6震雄	工藝參數		無線	是
9	PSC170752	注塑機	JM168-MK6	工藝參數		無線	是
10	PSC170753	注塑機	JM258-MK6	工藝參數		無線	是
11	PSC200016	注塑機	JM168-MK6	工藝參數		無線	是
12	PSC200017	全電動注塑機	VE1500	工藝參數	opcua協議采集	無線	是
13	PSC200075	注塑機	VE1500	工藝參數		無線	是
14	PSC170847	注塑機	VE1500	工藝參數		無線	是
15	PSC170905	注塑機	VE1900	工藝參數		無線	是
16	PSC200077	注塑機	PT400	工藝參數	SCPI命令格式串口采集	無線	是
17	PYQ230003	LCR數字電橋	ZX8516B-1X	工藝參數		無線	是
18	PYQ230004	漏電流測試儀	ZX6589-800V	工藝參數		無線	是
19	PYQ190012	功率計	AWE1611 肇慶愛特	工藝參數	modbusRTU協議采集	無線	是
20	PYQ190013	功率計	AWE1611 肇慶愛特	工藝參數		無線	是
21	PYQ190015	功率計	AWE1611 肇慶愛特	工藝參數		無線	是
22	PSC240078	注塑機	AZ300T-S529	工藝參數	modbusTCP協議采集	無線	是

7 項目實施成果

通過IoT數據采集與MES系統的深度集成，車間成功實現了數字化轉型升級。解決了傳統制造模式中的效率低、成本高、管理難等問題，實現生產過程的數字化、智能化。通過實時數據采集、分析和優化，車間能夠提升了生產效率、降低了成本、提高了質量。
