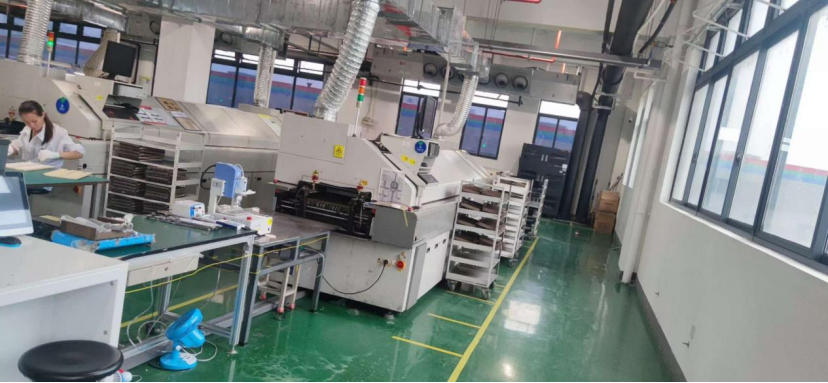

SMT車間照片

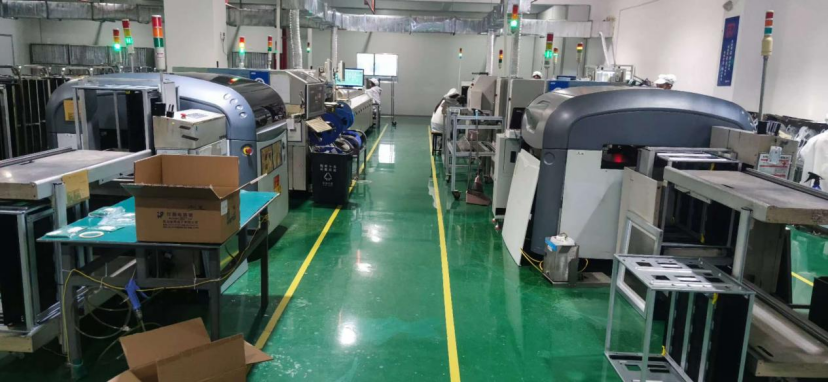

車間照片

如上圖所示，位于浙江義烏SMT工廠，貼片機的上位機軟件有數值顯示界面，可以顯示貼片機的運行狀態數據。項目需求是采集設備運行狀態數據，按照MQTT網絡協議上傳到MES系統。

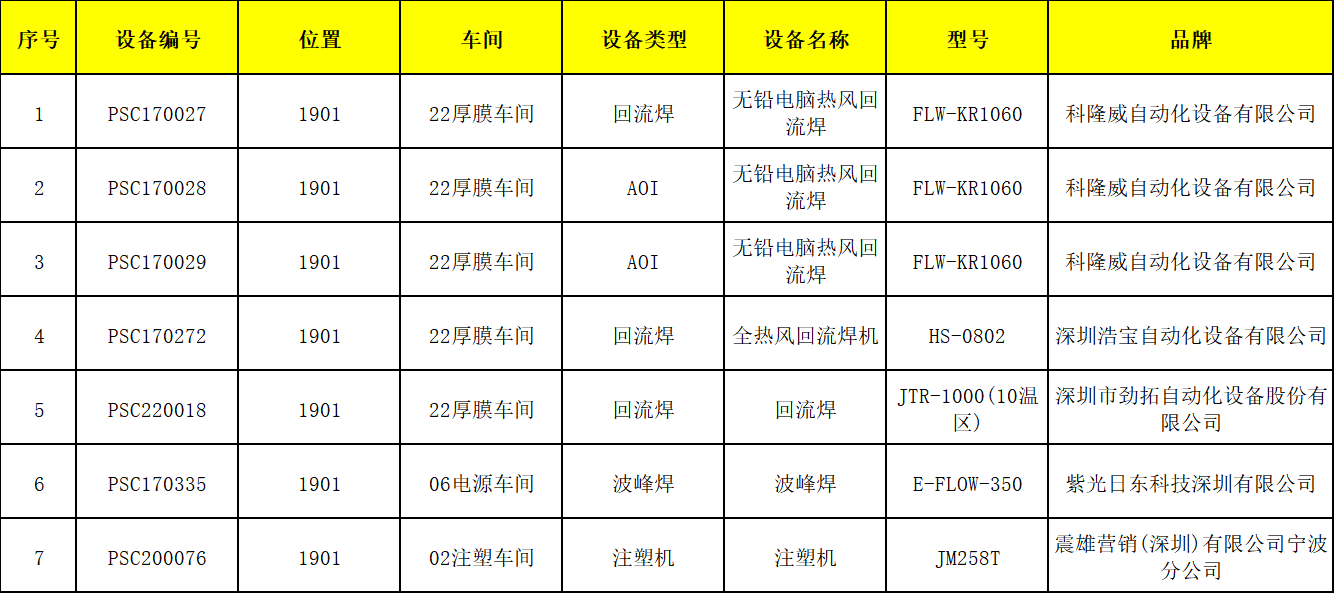

以下是項目調研的設備清單：

如果想要獲取貼片機的運行數據對接MES系統，就需要聯系貼片機廠家，開通授權，收費價格很高，預計5~10萬。

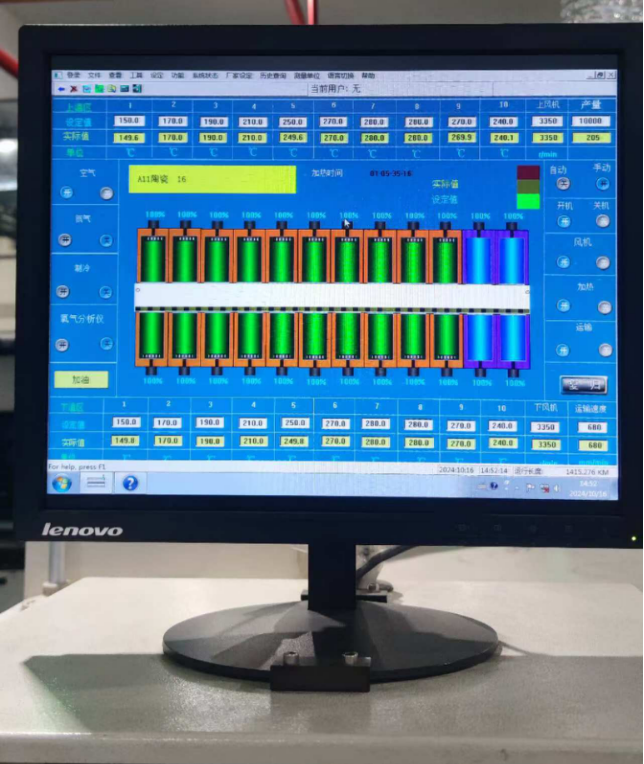

車間SMT設備上位機照片

因此，為了幫客戶降低實施成本，我們選取了屏幕識別方案。即采取了定時截屏，識別屏幕上軟件界面數據的折中方案。采用我司提供的儀表識別專用軟件。

屏幕識別軟件界面

因如上圖所示，將屏幕數值識別后，按照要求的mqtt協議，json格式上傳數據，接入MES系統。此方案省去了協議對接的麻煩，成本僅為開通授權費的十分之一左右。

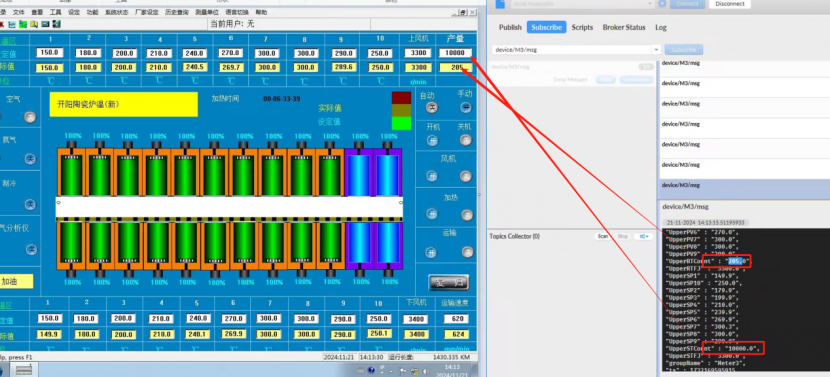

MQTT協議數據上傳調試界面
