1 產品概述

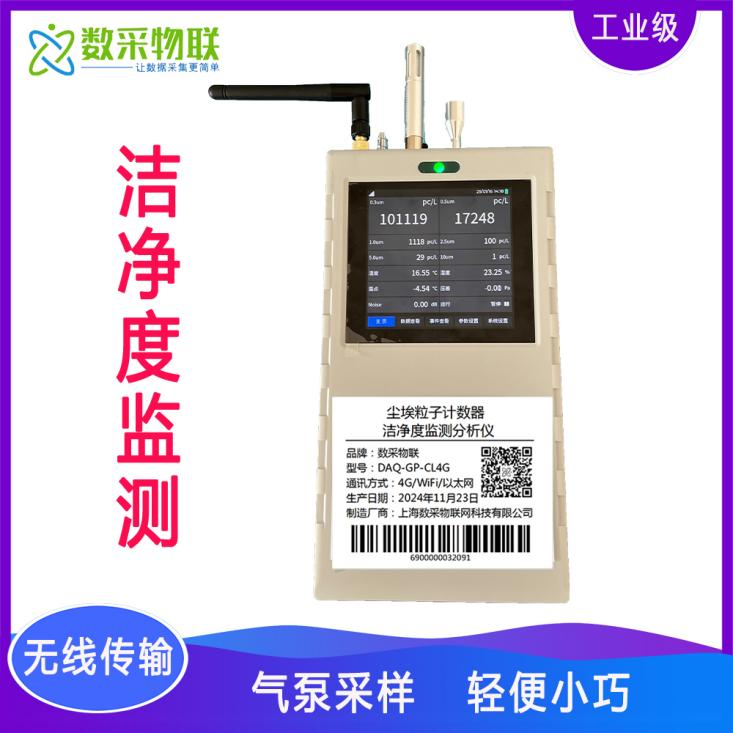

DAQ-GP-CL4G潔凈度監測儀終端是上海數采物聯網科技有限公司推出的一款基于4G無線傳輸?shù)亩喙δ軌m埃粒子計數設備，通過內置的氣泵抽取空氣樣本，再由內置的微處理器計算出不同大小顆粒物數量。可采集環境中的粉塵顆粒數、溫濕度、露點、風向風速數據。

潔凈度監測儀支持采用4G/WIFI/ RJ45網口通信方式，操作簡單方便、界面清析直觀，內置鋰電池，配備標準的Type-C充電口，攜帶方便。適用于血液中心、疾控中心、質量監督所等權威機構以及制藥車間、半導體車間等生產企業和科研部門的環境空氣質量檢測。

2 訂貨規格與選型

3 服務理念

我司鄭重承諾:

您購買的不僅僅是產品，還有細致、周到的技術支持服務?。?！( =^_^= )

本產品，現場只需普通工人接電安裝即可! 無需調試！

我們免費提供遠程指導，遠程配置調試服務，將數據發送至用戶指定的云平臺。

免費提供物聯網方案咨詢服務！

4 產品特性參數

      4.1 采集特性

l 顆粒物檢測范圍：0.3-10μm

l 粒子檢測分辨率：1μg/m3

l 粒子量程： 0~200000 particles/L

l 壓力檢測范圍：±500 Pa

l 壓力檢測誤差范圍：0~1%

l 溫度測量誤差范圍：±0.5℃

l 流速測量誤差范圍：±5％@2.83L

       4.2 電氣特性

l 供電方式：12V 直流供電 （電源接口：DC5.5*2.1mm 母頭插座）

l 充電方式：5V直流供電（電源接口：type-C）

l 電池容量：2000mA

l 工作電流：550mA

l 待機電流：200mA

4.3 通信特性

l 傳輸方式：4G（默認）/RJ45/WiFi

l 通信協議：MQTT/TCP可定制其他協議

l 數據轉發：支持任意公網服務器

l 心跳包：支持自定義心跳包。

l 注冊包：支持自定義注冊包，可設置為IMEI碼。

4.4 結構特性

l 天線類型：膠棒式外置天線

l 屏幕：480*480彩色液晶顯示屏（電容式觸摸屏）

l 材質：ABS塑料（外殼）

l 重量：800g

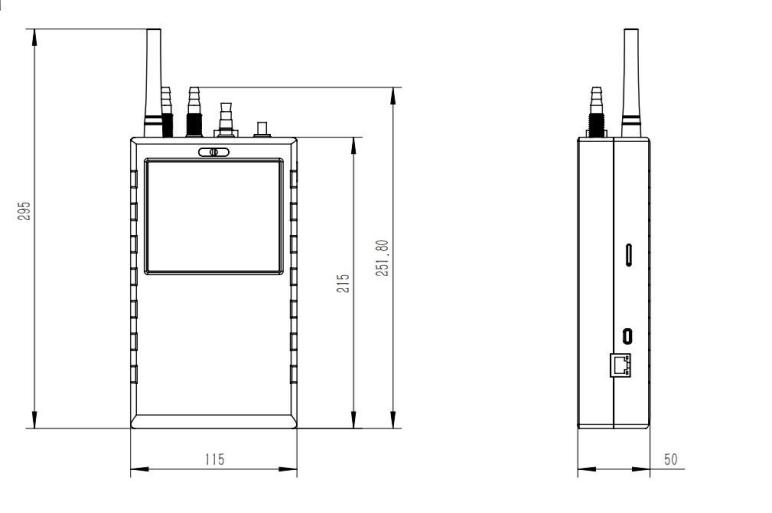

l 主體尺寸：215*114*48MM

l 主體安裝方式：粘貼、螺釘緊固安裝

4.5 工作環境

l 溫度：-10℃~60℃

l 濕度：0%~95%RH

5 產品核心優勢

v 支持無線傳輸，安裝簡單，減少布線工作量

v 支持內置鋰電池，同時支持手持和在線監測兩種使用方式

v 支持任意物聯網云平臺和MES系統等第三方軟件，提供數據協議對接

v 報警超限提醒功能,符合ISO14644-1國際標準、GB/T16292-1996國標

v 支持手機APP、電腦瀏覽器遠程查看數據

v 支持歷史數據查詢功能

6 通信協議

6.1 協議解析說明

TCP/MQTT等多種推送方式，用戶接收數據需提供云端服務器公網IP（或域名）地址和端口號。

JSON格式數據報文示例：

{"flag0.3":51707.00,"flag0.5":9214.00,"flag1":622.00,"flag2.5":56.00,"flag5":16.00,"flag10":0,"tmp":16.75,"humi":26.28,"dp":-2.78,"diff":-0.01,"ID": " 30204BR221TODE88 "}

報文解析：

{

"flag0.3":51707.00, //0.3um顆粒個數

" flag0.5":9214.00, //0.5um顆粒個數

" flag1": 622.00, //1um顆粒個數

" flag2.5": 56.00, //2.5um顆粒個數

" flag5": 16.00, //5um顆粒個數

" flag10": 0, //10um顆粒個數

" tmp ": 16.75, //溫度值

" humi ": 26.28, //濕度值

" dp ": -2.78, //露點值

" diff ": -0.01, //壓差值

"ID": " 30204BR221TODE88 " //設備ID

}

6.2 協議定制

如需定制其他通信協議，可聯系業務人員溝通。

7 平臺對接

7.1 默認平臺

產品出廠默認連接我司指定開放工業物聯網平臺，平臺界面如下：

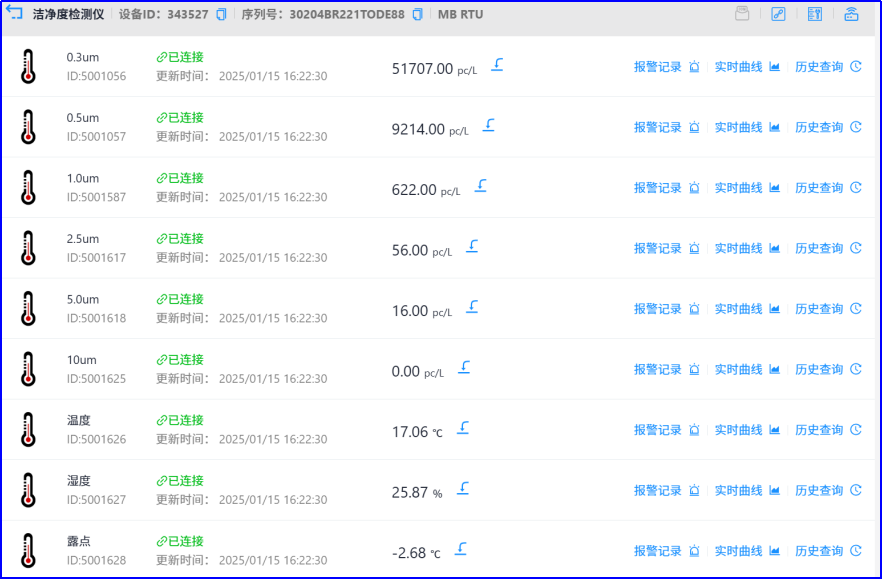

電腦端瀏覽器界面

手機端訪問界面

7.2 用戶指定平臺

以阿里云平臺對接為例，用戶在阿里云物聯網平臺創建產品和添加設備后，用戶需提供一個三元組：{ProductKey , DeviceName , DeviceSecret }和要發布的MQTT主題。

例如三元組的值分別為：

oductKey = b0FMK1Ga5cp

DeviceName = 862991419835241

DeviceSecret = y7MTCG6Gk33Ux26bbWSpANl4OaI0bg5Q

8 注意事項

本產品出廠默認內置物聯網SIM卡，流量費約20元每年，含免費技術支持費用及終身維護費用。 如需采用用戶自己的SIM卡，請?zhí)崆案嬷?/span>
