1 產品概述

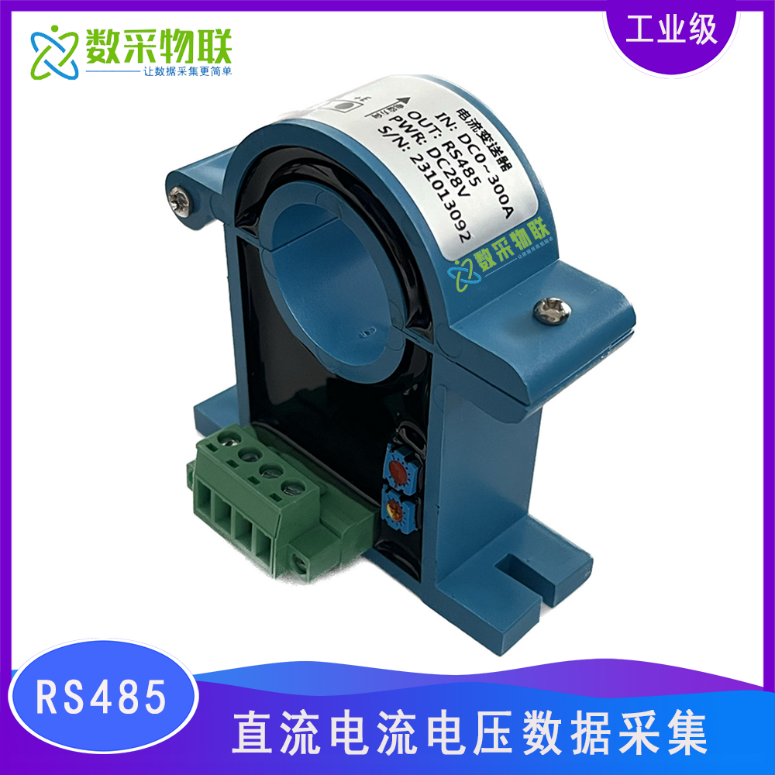

DAQ-GP-DCHS485變送采集裝置是上海數采物聯網科技有限公司推出一塊工業級小巧，便攜，提供快速，穩定，精度高直流型智能電量變送器。

應用領域： 廣泛應用于電力，通信，交通，環保，石化，鋼鐵等領域中，用于監測交直流設備的電流或電壓 的消耗情況。標準 RS-485 數字接口輸出，實現與計算機、PLC、工業網關、觸摸屏等上位機的互聯。

2 訂貨規格與選型

支持輸入量程，輸出類型，工作電源三個參數的特殊定制

3 服務理念

我司鄭重承諾:

您購買的不僅僅是產品，還有細致、周到的技術支持服務?。?！( =^_^= )

本產品，現場只需普通工人接電安裝即可! 無需調試！

我們免費提供遠程指導，遠程配置調試服務，將數據發送至用戶指定的云平臺。

數采物聯作為工業數據采集專家，免費提供物聯網方案咨詢服務！

4 產品特性參數

4.1 通訊特性

串行通信采用RS485 地址默認1，波特率9600，8，1，無校驗

4.2 端子定義

面朝4p端子：GND , 485B 、485A 、+12V(+E)

端子示意圖：

4.3 特點功能

采用新型電磁隔離技術，光電隔離技術，低功耗

工業級進口芯片專業算法，精度高

具有自動熱開關斷和ESD保護功能

4.4 電氣特性

工作電源：DC12- DC24V , DC

功耗：小于5W

4.5 工作環境

工作溫度：-20°~ 80°C

4.6 安裝方式

標準導軌安裝，平面螺絲固定，可拆卸對開式結構，PCB焊接安裝等

5 產品核心優勢

u 安裝簡單，快速部署，助力物聯網項目快速落地

u 支持外接多路傳感器

u 非侵入式采集，不影響設備正常工作

6 寄存器說明

說明： 1.變送器輸入為雙路時，取第一路電量和第二路電量 2.對于變送器輸入為電流電壓組合的雙路輸入，第一路為電壓數據，第二路為電流數據。 3.對于二、三路等多路輸入的變送器，如果需要單獨讀取某一路電量，只需單獨讀取那一 路對應的寄存器，且寄存器個數設置為 1 個即可。（例如：現在只需要讀取第三路電量，不 想讀取第一和第二路，發送下傳命令為：01H 03H 00H 12H 00H 01H

6.1 單路輸入變送器讀取數據命令示例

返回：

6.2 雙路輸入變送器

返回

6.3 三路輸入變送器

返回：

6.4 修改地址

返回:

6.5 修改波特率

6.6 波特率編碼

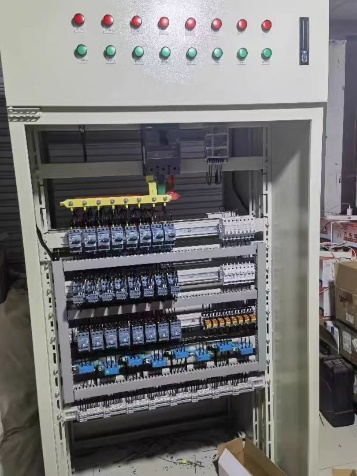

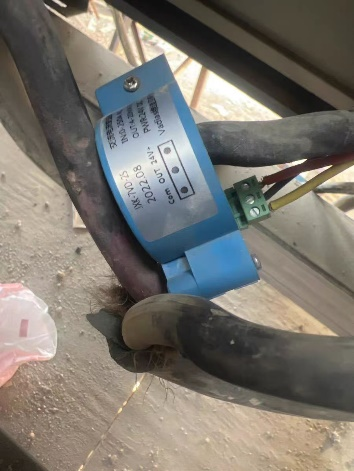

7  應用案例
