1 產品概述

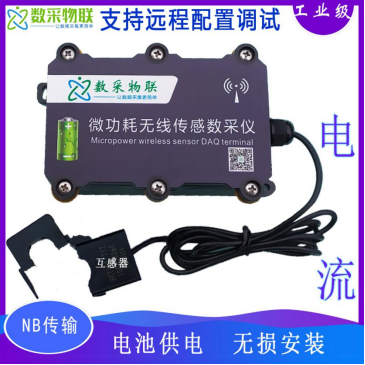

SC-LP-CT01無線電流采集傳感器終端配備低功耗高靈敏度的開口式互感器，通過電磁感應原理將一次側大電流轉換側二次側小電流，進而用于電流監測,能夠很敏感的探測線路電流的大小，同時向指定平臺服務器以無線方式定時上報數據。

終端采用GPRS/NB-IOT/LoRa通信方式，克服現場特殊環境導致的無線通信遮擋，大大簡化現場部署時間和降低施工費用。設備工作狀態分為休眠、采集存儲、激活上報三種狀態。本終端搭配開合式互感器外形種類豐富，測量電流范圍寬，采用優質磁芯材料，開合式結構，易于安裝，用于交流電機，照明設備，空氣壓縮機，采暖通風與空調裝置，建筑物的自控制系統，工業中城網，農網改造項目等場景的電流監測采集。

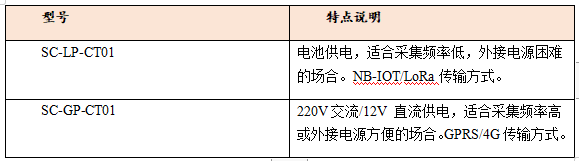

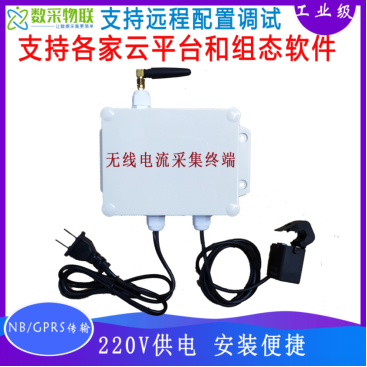

2 訂貨規格與選型

3 服務理念

我司鄭重承諾:

您購買的不僅僅是產品，還有細致、周到的技術支持服務！?。?/span>( =^_^= )

本產品，現場只需普通工人接電安裝即可! 無需調試！

我們免費提供遠程指導，遠程配置調試服務，將數據發送至用戶指定的云平臺。

免費提供物聯網方案咨詢服務！

4 產品特性

4.1 采集特性

采集類型：交流(可定制直流)

量程：0~50A/100A（可定制其他量程）

通道數量：1路電流采集

采集頻率：1分鐘~24小時，支持遠程配置

精度等級：±2%

分辨率：0.1A

最大輸入：100%(連續)/150%(1分鐘)

4.2 電氣特性

供電方式：電池供電/12V 直流/220V 交流

電池容量：3.6V*19Ah

待機功耗：小于5uA@3.6V

工作功耗：2~3mA@3.6V

發射功耗：50~100mA@3.6VV

絕緣阻抗：>100MΩ(初/次級間)

4.3 通信特性

天線類型：外置天線(可選內置天線)

傳輸方式：GPRS/NB-IOT/LoRa

通信協議：http post 主動推送

數據轉發：任意公網服務器

數據上報方式：1、采集電流波動≥設定值時上報；2、按設定間隔上報當前測量值

4.4 結構特性

材質：PC塑料（外殼）

主體防護等級：IP65

主體尺寸：120mm×78mm×50mm

互感器探頭結構：開口式

主體安裝方式：壁掛或螺絲緊固

互感器探頭安裝方式：懸掛式安裝

4.5 工作環境

溫度-25°C～75°C，濕度0～95%（非冷凝）

5 微功耗工作模式

無線電流采集終端通過間歇工作的方式實現省電的效果，設備大部分時間處于待機狀態， 僅有極小一部分電路繼續工作以保持在微功耗的狀態。這部分電路會保證系統時間的正確運行以及下次激活時間的正確記錄。

設備每日的功耗計算：每日工作狀態分為：待機狀態和工作狀態（喚醒采集數據并通過GPRS/NB-IOT方式上傳數據），分別對應不同狀態的功耗數據。

6 產品核心優勢

? 自帶電池，無需布線

? 安裝簡單，快速部署，助力物聯網項目快速落地

? 支持任意物聯網云平臺，提供數據對接

? 非侵入式測量，不影響設備正常工作

? 整機防水防潮設計，滿足惡劣環境下工作需求

? 支持遠程配置，最大限度減少現場維護成本

7 數據上報通信協議

7.1 協議解析說明

HTTP  post推送方式，用戶接收數據需提供http接收數據網址。

JSON格式數據報文示例：

{"VoltageCur":376,"TmpWidth":254,"TimePeriod":254,"MinCntSet":1,"IntData3":-9999,"IntData2":168,"IntData1":1,"InfoId":1,"ICCID":"1119205006447538","Extend2":16890,"Extend1":23}

報文解析：

{

    "VoltageCur": 367,//電池電壓,367代表3.67V

    "TmpWidth": 254,//用于設置電流回差，單位 0.1 A，比如設置 20 為 2 A，電流變化超過 2A上報數據

    "TimePeriod": 254,//采集周期，采集周期的范圍可設 1-255s，每隔固定T 采集一次

    "MinCntSet": 1,//強制上傳時間，單位 5min，默認 48 即 48*5=240min=4 小時（有一定誤差）

    "IntData3": -9999,//保留數據字段，無效

    "IntData2": 168,//電流值，168代表16.8A

    "IntData1": 1,//保留字段

    "InfoId": 1,//保留字段，固定為1

    "ICCID": "1119205006447538",//ID號

    "Extend2": 16890,//代表傳感器累計上報次數

    "Extend1": 23 //信號強度

}

7.2 協議對接測試

可以采用 postman 調試。

7.3 協議定制

如需定制其他對接協議，如MQTT、對接組態軟件等，可聯系業務人員溝通。

8 平臺對接

8.1 平臺數據展示

產品出廠可選擇連接我司指定開放工業物聯網平臺，平臺界面如下：

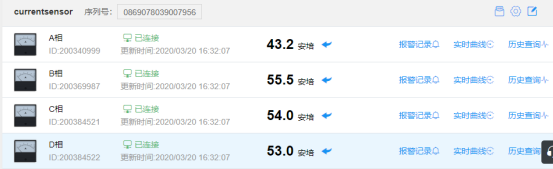

                               電腦端瀏覽器界面

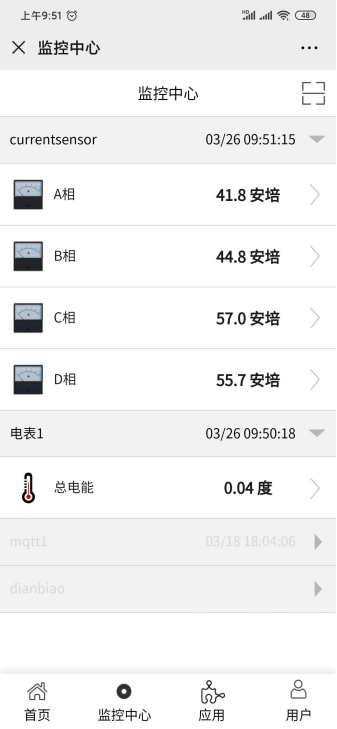

手機端微信訪問界面

8.2 用戶指定平臺

默認連接至電信物聯網平臺。其他平臺可定制。

9 應用案例

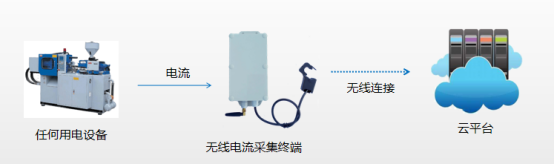

設備工作時長監測

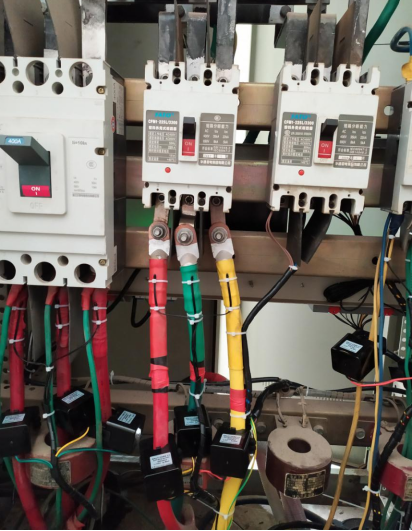

電流監測

10 注意事項

(1) 產品配套互感器探頭不具備防水功能，如戶外使用，需進行防水處理。

(2) 本產品內置SIM卡，每年流量費根據上報數據頻率約10~20元。
